WattNode 480伏交流三相三角形/星形千瓦时电能传感器
对于子计量、净计量、能源管理和性能合同应用，WattNode 480 VAC三相Delta/Wye千瓦时传感器配合Magnelab交流电流互感器和脉冲输入适配器，可提供真有效值千瓦时的能耗，即使对于非正弦波形的负载亦是如此。
Overview
以低成本提供精确测量，满足您在分项计量、净计量、能源管理和绩效合同应用方面的需求。这款WattNode三角形或星形连接千瓦时传感器与Magnelab交流电流互感器和脉冲输入适配器配合使用，可提供真有效值千瓦时能耗计量，即使对于非正弦波形负载也能适用。由于这些传感器直接接入线路，因此仅应由合格人员使用。该型号支持480 VAC的三相三角形连接。
Features
- 可测量2线、3线或4线配置中的1相、2相或3相
- 可搭配多种电流互感器使用（单独销售）；额定电流范围为5至1500安培
- 1相、2相或3相配置的精确测量
- 易于安装和接线
- 脉冲输出：兼容脉冲输入记录仪型号
- 体积小巧：可安装在现有配电板或接线盒中
- 诊断LED指示灯：确认所有相的正确安装
- 双向计量：仅需一台仪表即可实现光伏（PV）太阳能和风力发电的净计量
- 变频驱动器计量
- 线路供电：无需外部电源
- 可拆卸端子排：易于安装和拆卸。
- UL、cUL认证：设计和测试符合安全标准，适用于整个北美地区
- CE标志：可在整个欧盟范围内安装
Specifications
工作电压：电压范围：标称值的±20%
频率：60 Hz
CT输入：工作电压0-0.5 VAC，最大3 VAC
连接器：UL、CSA认证，可拆卸螺丝端子（14 AWG），600V
工作温度范围：-30至60°C（-22至140°F）
工作湿度范围：0至90% RH，无冷凝
尺寸：8.5厘米×14.3厘米×3.8厘米（3.3英寸×5.6英寸×1.5英寸）
重量：295克（10.4盎司）
数据通道数量：2
要从Continental Control Systems LLC下载手册，请点击此处。

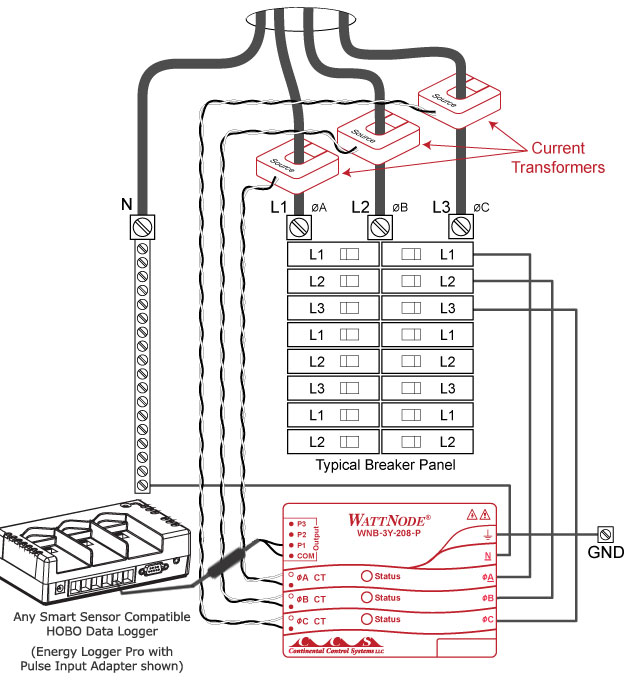

以下是典型安装示意图
图像
- 三角形或星形配置范围：480伏交流
- 三相三线（无中性线）
- 三相四线
- 精度：在25次谐波范围内，读数的±0.45% + 满量程的0.05%
- （取决于所使用的CT和线路变化，精度可能为读数的1.5%至4%）
