Part Number -
MAT-1
洛厄尔仪器方向加速度温度数据记录仪
记录绝对方向、加速度和温度
适用于广泛的陆地和海洋应用，MAT-1记录仪具有持久的电池寿命，能够同时记录绝对方向（倾斜）、加速度（包括振动）和温度，持续数月至数年。
Important Information
需要Domino for Windows® 软件（免费下载）以及兼容的计算机。
Overview
MAT-1 数据记录仪™是一种能够记录绝对方位、加速度（包括振动）和温度的设备。该记录仪包含三个传感器：三轴磁力计、三轴加速度计和热敏电阻。记录仪使用 microSD 闪存卡存储数据，并配备长寿命锂电池，其运行时间可达数月至数年，具体取决于记录速率。
MAT-1 数据记录仪在陆地和海上均有广泛的用途。它可用作运动传感器，记录陆地上的车辆使用情况，或分析海上的水下航行器动态。它可以监测运输过程中的货物状况，包括方位、温度和振动。海洋学家将该记录仪用作倾斜仪，测量和绘制海底洋流及温度，以用于渔业管理、洋流建模和生态研究。
Features
- 300米深度等级
- 静态定向精度<1°
- 加速度计和磁力计采样频率高达64Hz
- 温度传感器精度为±0.1°C
- 8 GB存储卡消除内存顾虑
- 锂电池支持在64Hz下连续记录6周，在4Hz下可连续记录超过12个月
- USB 2.0配备标准线缆，支持拖放式数据文件卸载
Specifications
传感器
磁力计 | 加速度计 | 热敏电阻 | |
类型 | 三轴磁感性 | 三轴MEMS加速度计 | 带16位A/D转换器的NTC热敏电阻 |
滤波 | 硬件平均 | 1600 Hz平均：每次测量最多32个值 | 硬件：低通滤波器 |
量程 | ±10高斯 | ±2g标准 ±4g可选 | -20至50°C |
精度 | 典型罗盘方位角±5度 | 0.01g，<1度方向角 | ±0.1°C（-5至30°C） ±0.2°C（-20至-5、30至50°C） |
分辨率 | <0.001高斯 | <0.001g，0.05度方向角 | <0.01°C |
最大速率 | 64Hz | 64Hz | 1Hz |
记录仪
环境 | |
工作温度 | -20 至 50 °C |
深度等级 | PVC：300 米 |
电子 | |
内存 | 8 GB micro SDHC 闪存卡，可存储数亿条磁力计、加速度计和温度记录 |
通信 | 全速 USB micro-B 端口，随附 USB 线缆 |
电池类型 | 3.6 V，“A”尺寸，用户可更换锂电池（购自 Lowell Instruments） |
电池寿命 | 根据工作模式，可达数月至数年 |
内部时钟 | 每月 +/- 1 分钟 |
工作模式 | |
记录速率 | 磁力计和加速度计最高 64 Hz 温度最高 1 Hz |
启动和停止 | 按用户定义的时间启动和停止 |
突发模式 | 按用户定义的间隔进行变速率记录 |
机械 | |
尺寸 | 直径 27 毫米（1.05 英寸）x 长度 213 毫米（8.39 英寸） |
重量 | 143 克（5.1 盎司） |
结构 | 外壳：灰色 PVC |
安装 | 轴线上有 5/16-18 x 0.5 英寸螺纹安装孔 端盖有 5/16 英寸孔用于扎带 通常使用软管夹或扎带固定。 |
其他
-
Windows® 版 Domino - 免费下载
-
符合USB 2.0标准的MSC和CDC类
-
通过USB电缆现场升级
软件
通用串行总线
固件
FAQs
一旦记录仪启动并运行，您可以进行演示部署。断开USB电缆，盖上TCM的盖子，然后进行部署。对于简单的演示，只需将记录仪在平坦表面上滚动或用手臂挥动它。
这些仪表配备了您所需的一切，但如果您提前规划，我们建议为您特定的仪表型号准备一个电池更换工具包，以及与您购买的仪表数量相应的额外电池。
记录仪受电池限制，而非内存限制。一次电池充电基本上不可能收集超过3GB的数据。除非您给电池充电且不删除数据，否则您永远不会“填满”存储卡。我们目前发货的仪表配备8GB存储卡（Sandisk Class 4）。我们的存储卡预格式化为FAT32，但如果您需要重新格式化存储卡，我们使用SD协会格式化工具 FAT32。
我们仪表中的电池不可充电，但可更换。仪表使用定制锂电池，可购买获得。我们建议购买电池更换工具包（BRTK2）以简化更换过程（该工具包包含第一块电池），或者也可单独购买单个电池（BAT1）。
MAT-1/TCM-X 中的电池为锂硫酰氯电池。这种电池化学性质具有出色的容量和较长的保质期，但存在一个问题。在储存期间，它们会产生一种称为钝化的内阻。在某些情况下，钝化可能严重到导致记录仪在安装后立即部署时断电。钝化可以通过运行电池来分解。要进行检查，请进行几分钟/几小时的测试运行（取决于记录设置），并检查错误（红色 LED 和 Domino 软件中的状态）。如果有错误，请重复测试直到一切正常。
很难确定部分使用的电池剩余容量。电压应在~3.65-3.75伏左右，但该范围在电池容量的前85-90%是有效的。（电压仅在电池寿命的最后10-15%时下降。）因此，电压只是电池寿命即将结束的一个指标，类似于汽车的低油量指示灯。一个更好的指标是仪表收集了多少数据以及收集了多长时间。一块新电池可以收集1-2.5GB的数据。但还必须考虑电池已安装但未使用的时间。除非您知道电池已更换以及更换时间，否则最好更换它们。
该仪表采用三轴磁力计（而非仅两轴），因此无论记录仪的朝向或地球磁场的倾角如何，它都能确定相对于自身的磁场方向。磁力计的精度约为3-5度。实际应用中，最大可接受倾角约为80-85度（与垂直方向的夹角为5至10度）。您可以在此处查看倾角地图（底部地图）：http://geokov.com/education/magnetic-declination-inclination.aspx。

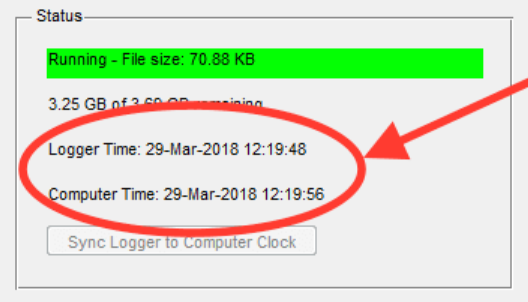

首先，确保在部署开始和结束时使用NIST时间参考设置您的电脑时钟。当您连接到仪表时，查看状态屏幕。屏幕上会显示记录器和电脑的时间。您需要手动记录时间差。在下面的示例中，记录器慢了8秒。
图像
